جهاز إرسال الضغط التفاضلي المزوّد بعازل غشائي يوكوغاوا EJA118E (سلسلة DPharp)

البائع: برمان

الدفع والتوصيل

طرق الدفع

تحويل من بطاقة إلى بطاقة، الطلب عبر واتساب

طرق التوصيل

البريد

الوصف

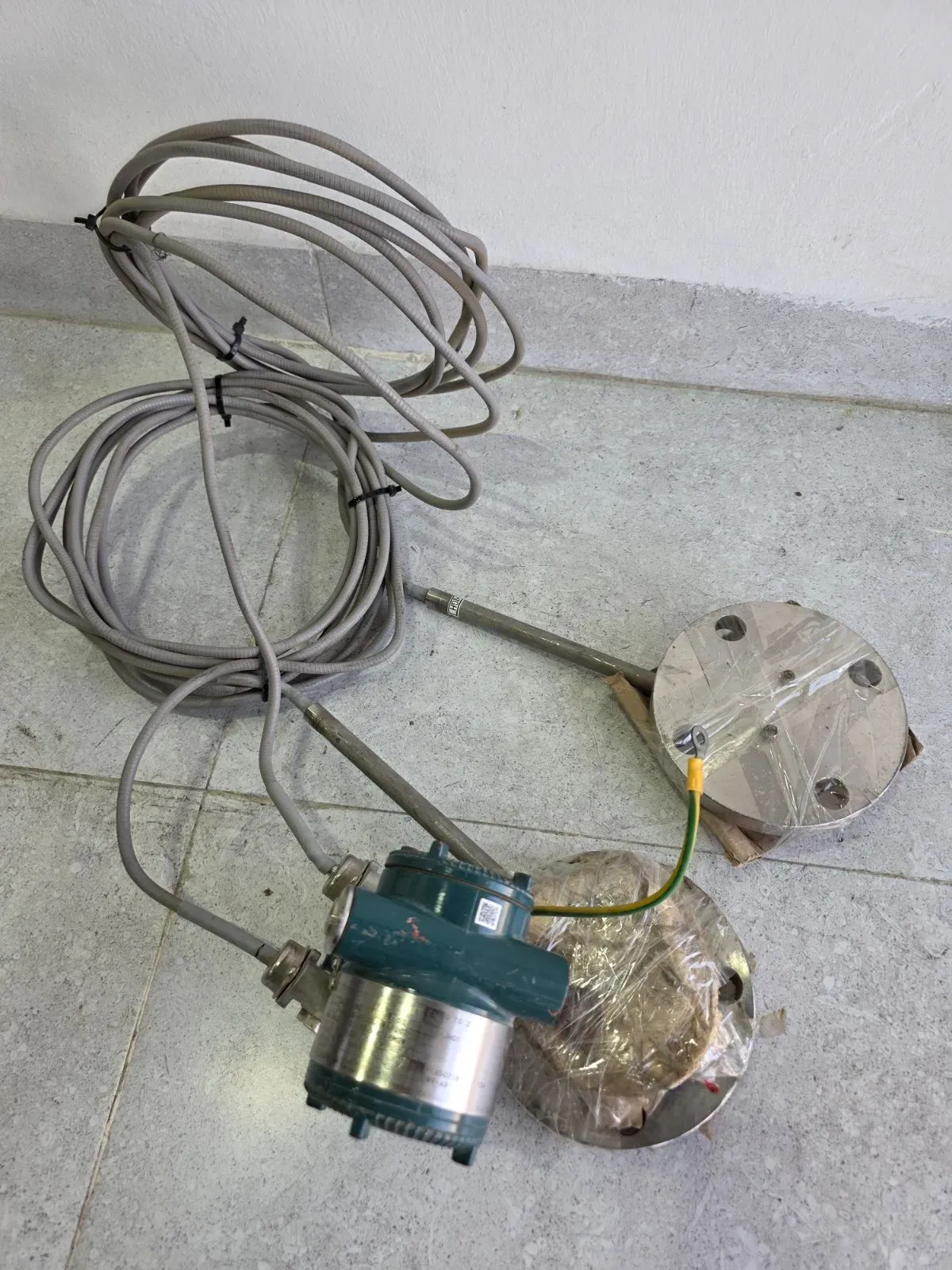

جهاز الإرسال يوكوغاوا EJA118E هو جهاز إرسال ضغط تفاضلي بعازل غشائي من سلسلة DPharp EJA-E. تمنع العوازل الغشائية عن بُعد دخول وسط العملية إلى مجموعة استشعار الضغط، وتتصل بجهاز الإرسال عبر أنابيب شعرية مملوءة بسائل التعبئة، مما يجعله مناسباً للموائع الساخنة أو اللزجة أو المسبِّبة للتآكل أو المترسِّبة أو الطينية حيث يتعذّر تركيب خطوط النبض. قلب الجهاز هو مستشعر DPharp الرقمي، وهو عنصر سيليكوني رنيني يقيس الضغط التفاضلي والضغط الساكن ودرجة حرارة المستشعر من شريحة واحدة. تتيح هذه الإشارات الثلاث تعويضاً ديناميكياً آنياً لتأثيري الحرارة والضغط الساكن، بدقة مرجعية ±۰٫۲٪ من المدى. يُخرج الجهاز إشارة ۴ إلى ۲۰ مِلّي أمبير تيار مستمر متناسبة مع الضغط التفاضلي، ويمكن عرض الضغط الساكن على شاشة LCD المدمجة أو قراءته عن بُعد عبر BRAIN أو HART. زمن الاستجابة نحو ۲۰۰ مِلّي ثانية. يتوفّر EJA118E بكبسولة M (۲٫۵ إلى ۱۰۰ كيلوباسكال) أو H (۲۵ إلى ۵۰۰ كيلوباسكال)، وبشفاهات عازل غشائي من النوع المستوي أو الممتد أو المركّب بمقاسات ۱٫۵ و۲ و۳ و۴ إنش وفق معايير JIS وANSI وJPI وDIN. تشمل مواد الغشاء المبلّل الفولاذ 316L وهستلوي C-276 والتنتالوم والتيتانيوم؛ ويتراوح طول الأنبوب الشعري من ۱ إلى ۱۰ أمتار، وسوائل التعبئة سيليكونية أو مفلورة أو إيثيلين غليكول لدرجات حرارة عملية من ۵۰- إلى ۳۱۰ درجة مئوية. درجة حماية الهيكل IP66/IP67 (Type 4X). سلسلة EJA-E في تكوينها القياسي معتمدة وفق IEC 61508:2010 للاستخدام SIL 2 (مفرد) وSIL 3 (مزدوج)، ويتوفّر هذا الطراز باعتمادات FM وCSA وATEX وIECEx المانعة للانفجار (Ex db IIC) والآمنة جوهرياً (Ex ia IIC) مع شهادة العزل المزدوج ANSI/ISA-12.27.01. ملاحظة: أوقفت يوكوغاوا إنتاج هذا الطراز (البدائل: EJXC80A / EJAC80E) ويُعرض كصنف مخزون/قابل للصيانة. تُظهر لوحة هذه الوحدة الطراز EJA118E وStyle S2 وخرج HART وتغذية ۱۰٫۵ إلى ۳۰ فولت تيار مستمر آمن جوهرياً.

المواصفات

المستشعر

DPharp digital silicon resonant sensor (measures DP, static pressure and sensor temperature)

مدى القياس - كبسولة M

2.5 to 100 kPa (10 to 400 inH2O); range -100 to 100 kPa

مدى القياس - كبسولة H (هذه الوحدة)

25 to 500 kPa (100 to 2000 inH2O); range -500 to 500 kPa

الدقة المرجعية

±0.2% of Span (for X <= span); for X > span: ±(0.15 + 0.01 URL/span)% of Span

تأثير الحرارة المحيطة

±(0.48% Span + 0.06% URL) per 28°C (50°F) change, M and H capsules

تأثير الضغط الساكن

Span: ±0.02% of span; Zero: ±0.014% of URL, per 0.69 MPa (100 psi) change

زمن الاستجابة

200 ms (M and H capsule), incl. 45 ms dead time, at zero damping

إشارة الخرج

4 to 20 mA DC with BRAIN (code D) or HART 5/HART 7 (code J); FOUNDATION Fieldbus (F), PROFIBUS PA (G), Low Power 1-5 V DC HART (Q)

دقة الضغط الساكن

±0.5% of span (absolute pressure 1 MPa or higher); min. setting span 0.5 MPa (73 psi)

جهد التغذية

10.5 to 42 V DC (general / flameproof); 10.5 to 32 V DC with lightning protector; 10.5 to 30 V DC for intrinsically safe / type n / non-incendive

بلد الصنع

Japan
