جهاز إرسال قياس المستوى بالرادار غير التلامسي ثنائي السلك روزماونت 5402 (26 جيجاهرتز)

البائع: برمان

الدفع والتوصيل

طرق الدفع

تحويل من بطاقة إلى بطاقة، الطلب عبر واتساب

طرق التوصيل

البريد

الوصف

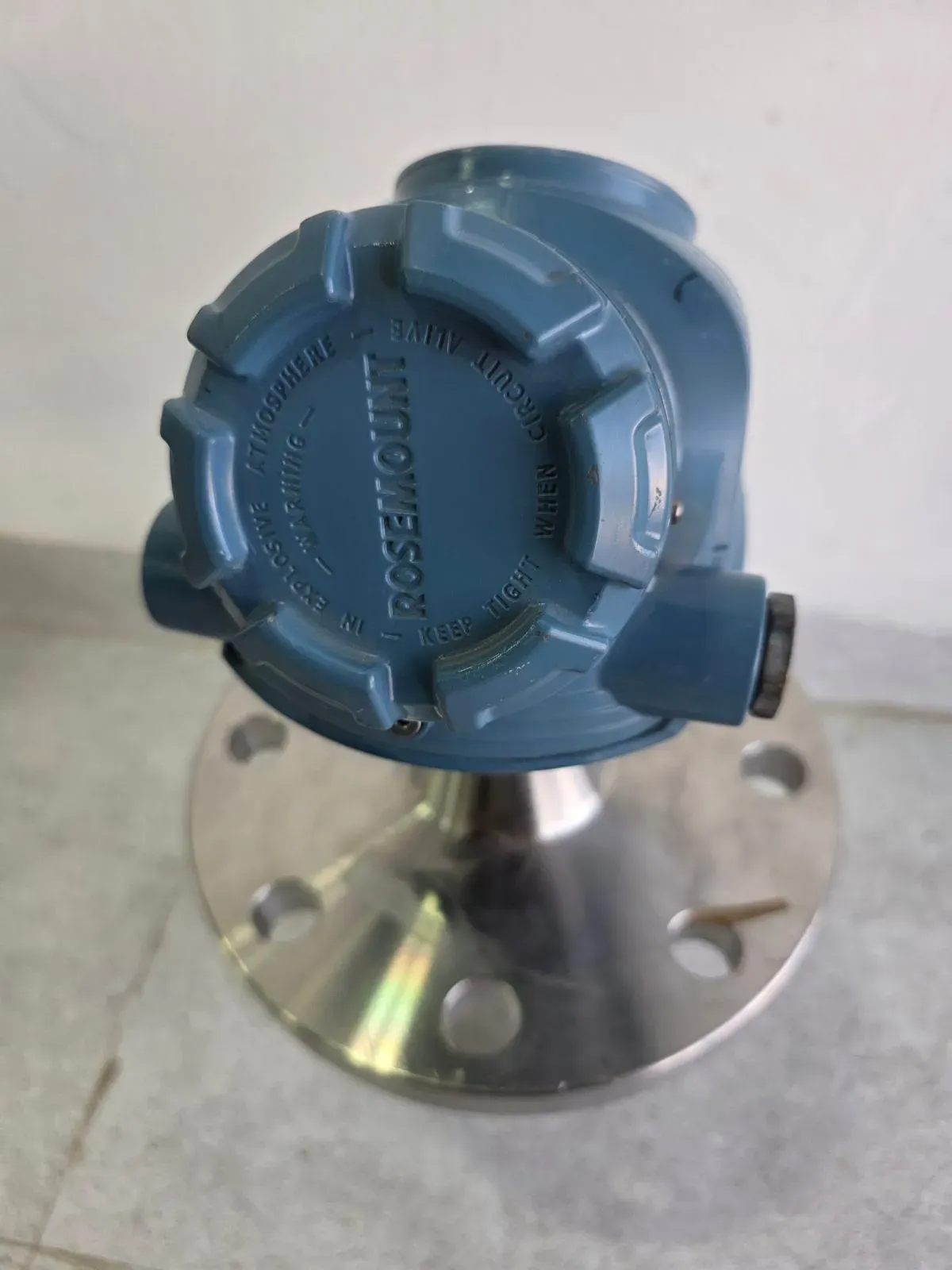

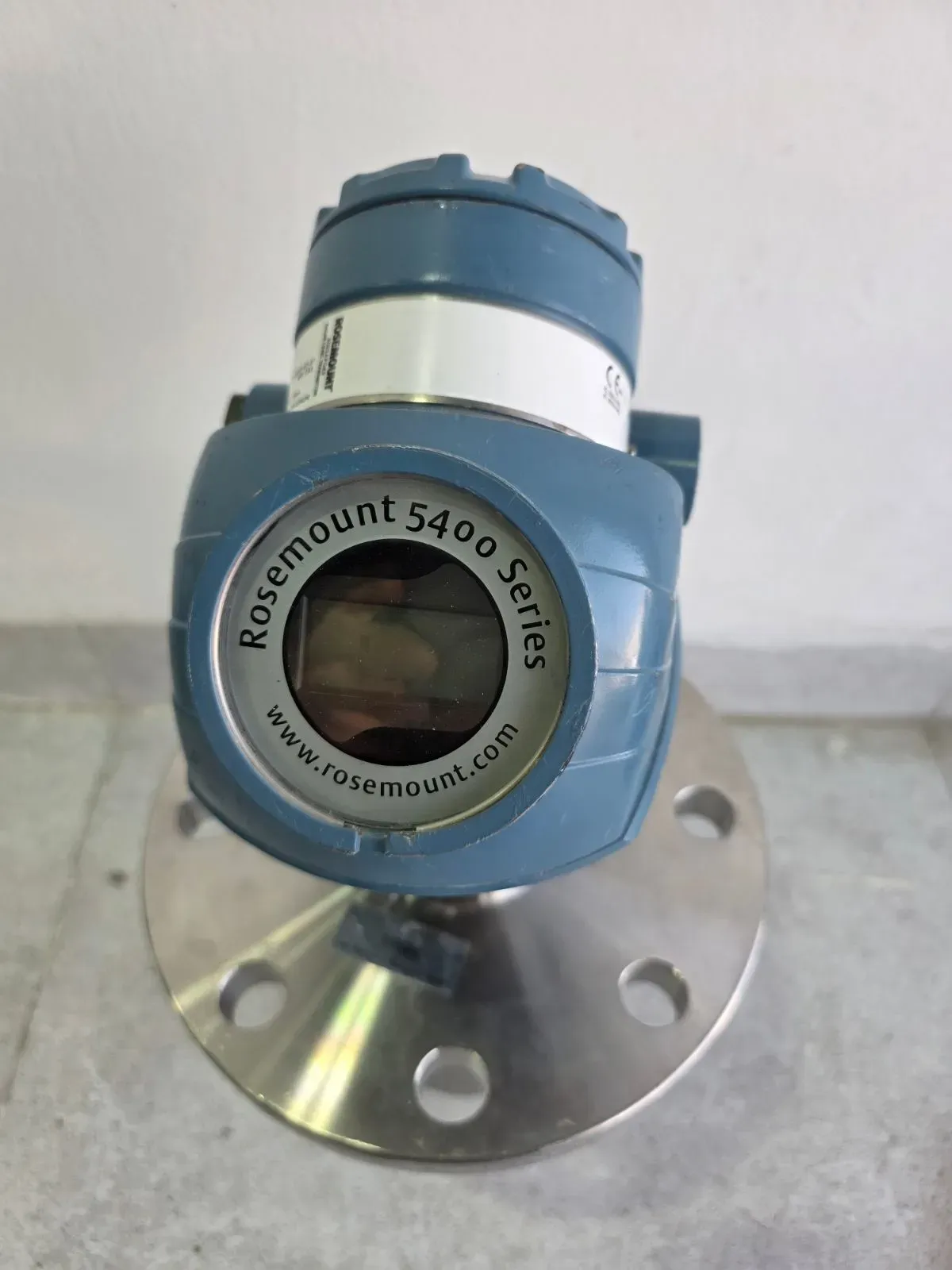

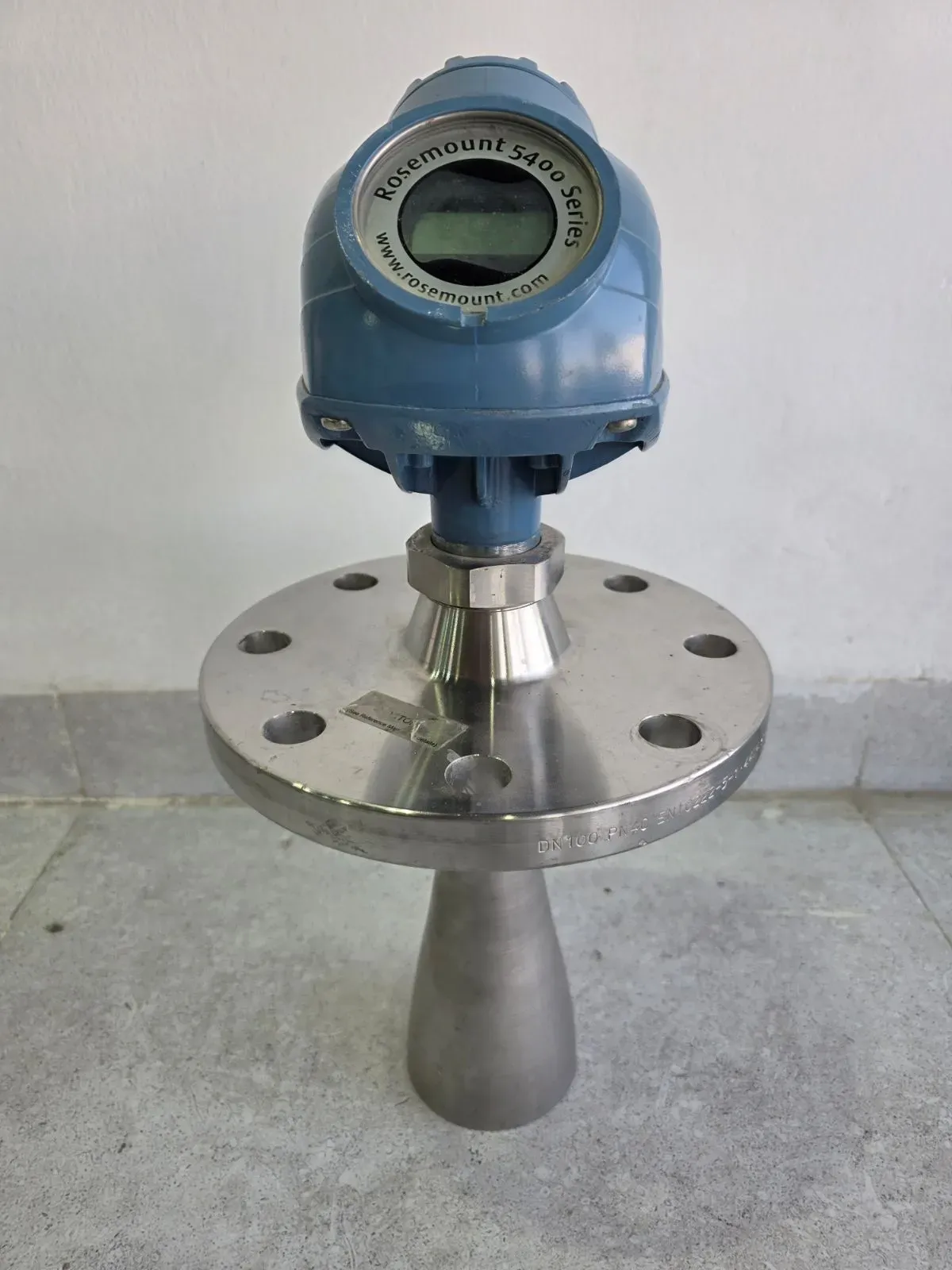

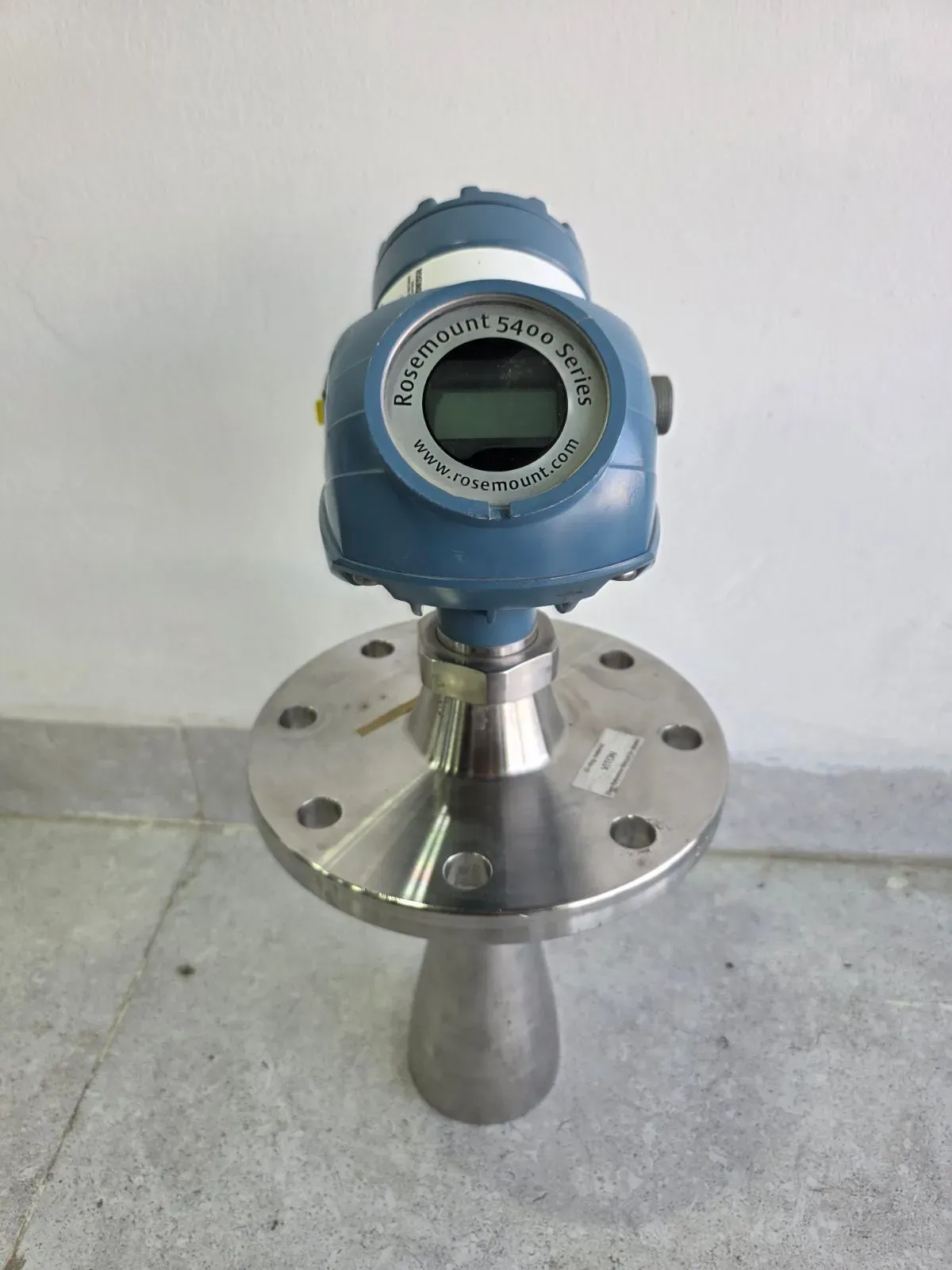

جهاز روزماونت 5402 هو الإصدار عالي التردد (نحو 26 جيجاهرتز) من عائلة أجهزة إرسال قياس المستوى بالرادار غير التلامسي ثنائية السلك من السلسلة روزماونت 5400 من إنتاج إيمرسون. يقيس الجهاز المسافة إلى سطح السائل أو المعلّق أو المادة الصلبة عبر إرسال نبضات رادارية قصيرة وقياس زمن انعكاسها؛ ولأن إشارة الميكروويف لا تلامس المادة، يبقى القياس غير متأثر عملياً بتغيّرات الكثافة وثابت العزل ودرجة الحرارة والضغط والأبخرة، ولا توجد أجزاء متحركة تتآكل أو تحتاج إلى إعادة معايرة. ينتج إصدار 26 جيجاهرتز حزمة رادارية ضيقة، ما يجعل روزماونت 5402 الخيار المفضّل لمجموعة واسعة من التطبيقات ومثالياً للتركيب على الصمامات والفوّهات الطويلة وأنابيب التهدئة والفتحات الصغيرة للخزان. تعمل تقنية المنفذ المزدوج والاستقطاب الدائري من إيمرسون على كبح الانعكاسات من جدران الخزان والعوائق الداخلية، ما يزيد من موثوقية القياس ومرونة التركيب. في الظروف المرجعية يقدّم الجهاز دقة 3± مم مع قابلية تكرار 1 مم، ويُحدّث القياس مرة كل ثانية، ويصل مداه من الشفة حتى 35 متراً. هذه الوحدة تحديداً بكود الطلب 5402AH1NA33PVCA: إلكترونيات عالية التردد، غلاف ألمنيوم مزدوج الحجرة مطلي بالبولي يوريثان، خرج 4-20 مللي أمبير HART (الإصدار 5)، مداخل كابل 1/2-14 NPT، هوائي مخروطي من الفولاذ المقاوم للصدأ على شفة ذات وجه بارز، وحلقة إحكام عملية من الفيتون (فلورو إيلاستومر). تُغذّى عبر الحلقة بجهد 16-42.4 فولت تيار مستمر، وتحمل تصنيف حماية Type 4X / IP66 / IP67، وشُحنت من مصنع روزماونت سنغافورة في مارس 2018 مع شاشة LCD داخلية من خمسة أرقام (الخيار M1). السلسلة 5400 منصة مثبتة أصبحت الآن قديمة (Legacy) وحلّ محلها في كتالوج إيمرسون جهاز روزماونت 5408، لكنها لا تزال مستخدمة على نطاق واسع في خزانات التخزين والعازلة والمفاعلات وخزانات الخلط وقياس مستوى الصوامع والمواد الصلبة. أُخذت كل المواصفات الفنية حرفياً من ورقة بيانات المنتج الرسمية روزماونت 5400 (رقم 00813-0100-4026).

المواصفات

مبدأ القياس

Pulsed, non-contacting radar

التردد (5402)

High frequency, 26 GHz

الدقة المرجعية (5402)

+/- 0.1 in. (+/- 3 mm)

قابلية التكرار

+/- 0.04 in. (+/- 1 mm) at 16.4 ft (5 m) distance

الدقة التمييزية

0.04 in. (1 mm)

فترة التحديث

One second

أقصى مدى قياس من الشفة

115 ft (35 m)

أدنى ثابت عزل

er = 1.4

الخرج / الاتصال

Two-wire 4-20 mA with HART Revision 5

جهد التغذية (HART)

16-42.4 Vdc (16-30 Vdc IS; 20-42.4 Vdc explosion-proof/flameproof)

بلد الصنع

Sweden
